Arkitekt:
Element Arkitekter AS
Det er ikke bare miljømessige ulemper forbundet med store glassflater. I Lærernes Hus i Oslo har Element Arkitekter kombinert store glassfasader med et ambisiøst lavenergikonsept.

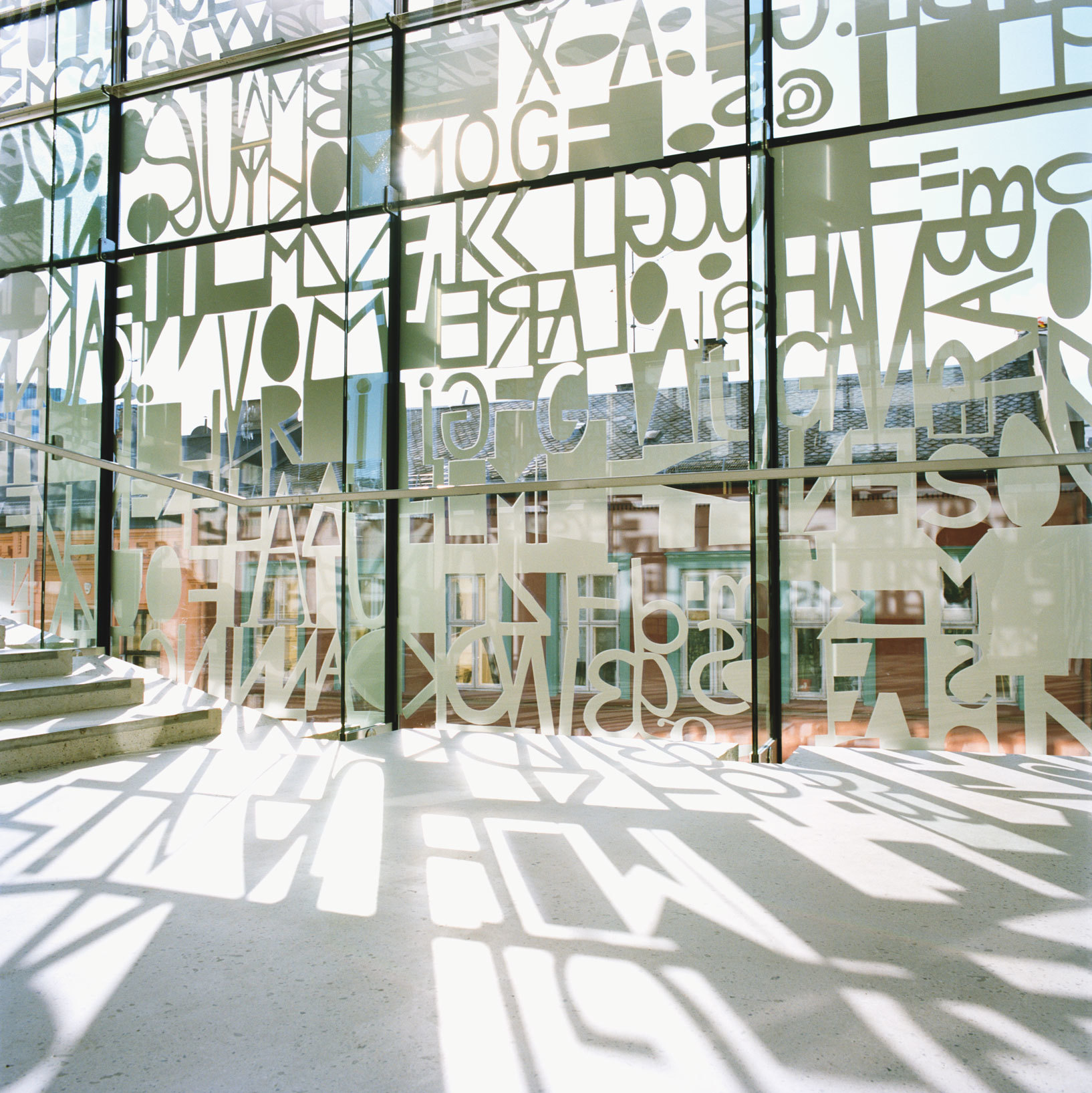

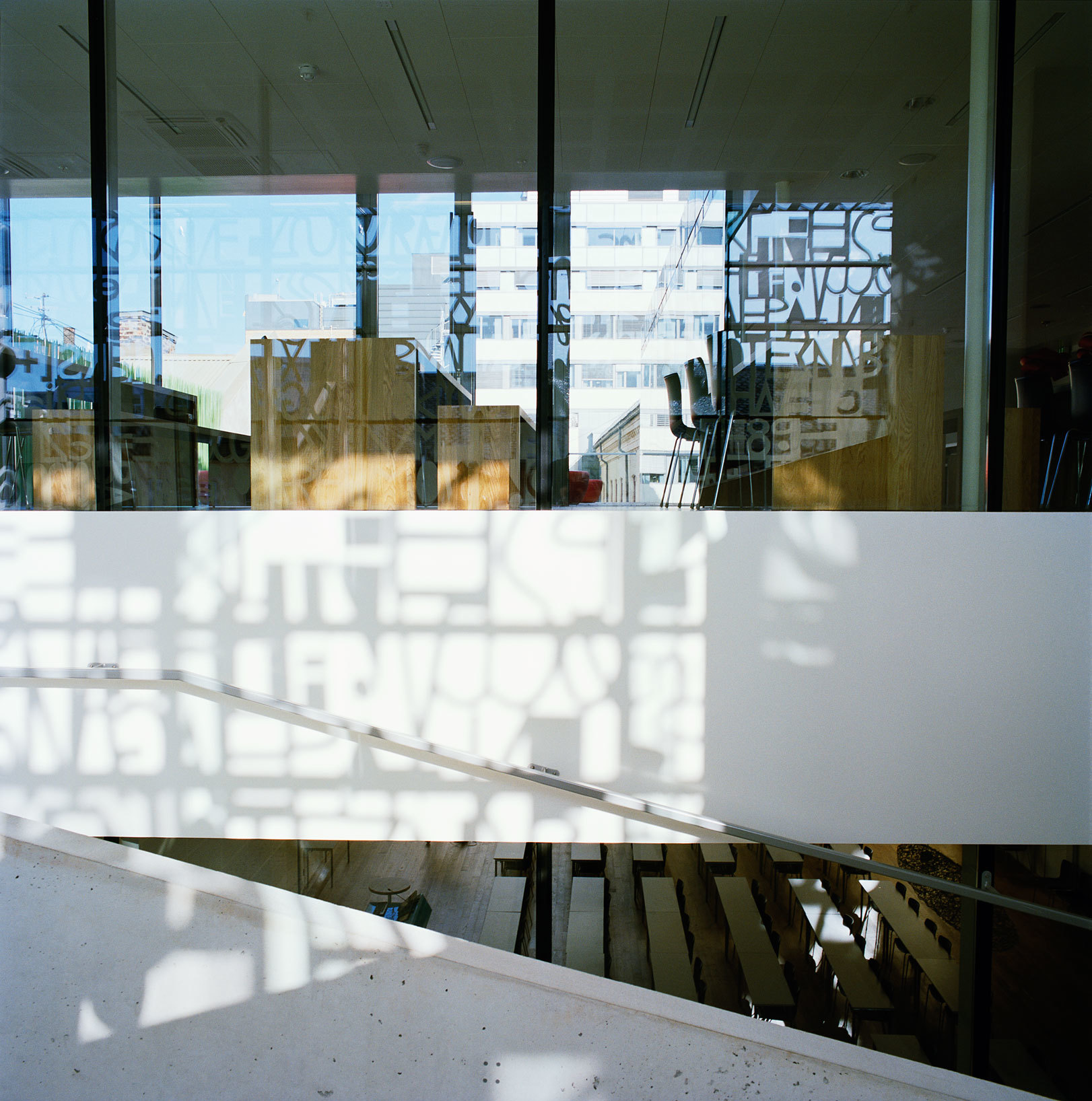

Utsmykningen av hovedfasaden fungerer også som solavskjerming. Fra trappereposet ut mot Osterhaus gate. Utsmykning ved Jorunn Sannes.
The artwork on the main facade doubles as a sunscreen. From the landing on the main stair. Artist: Jorunn Sannes.

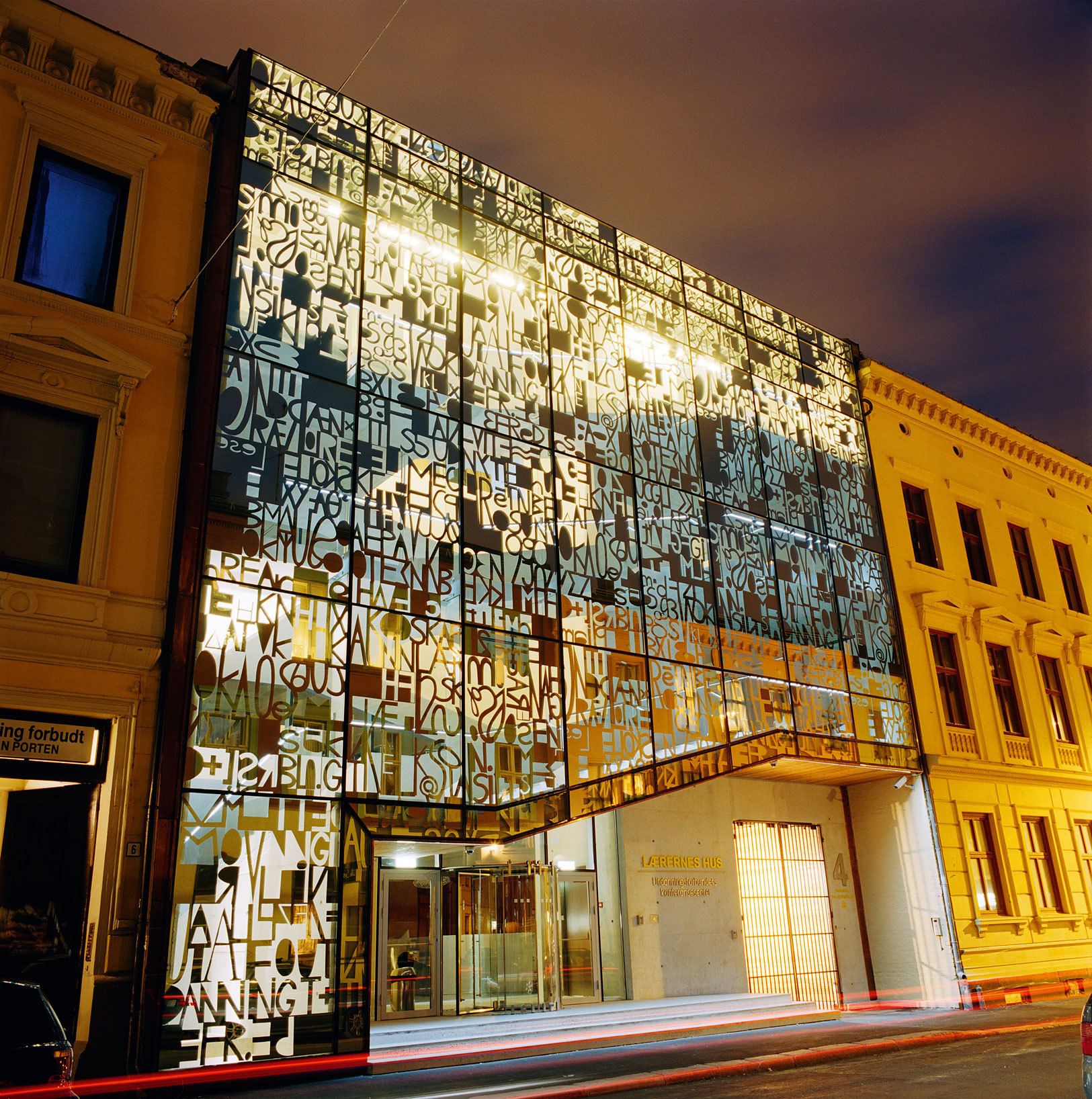

Fasade mot Osterhaus gate. Utsmykningen på glasset fungerer som solavskjerming. Utsmykning: Jorunn Sannes.
Front facade towards Osterhaus gate. The screen printing on the glass doubles as a sun screen. Artwork by Jorunn Sannes.

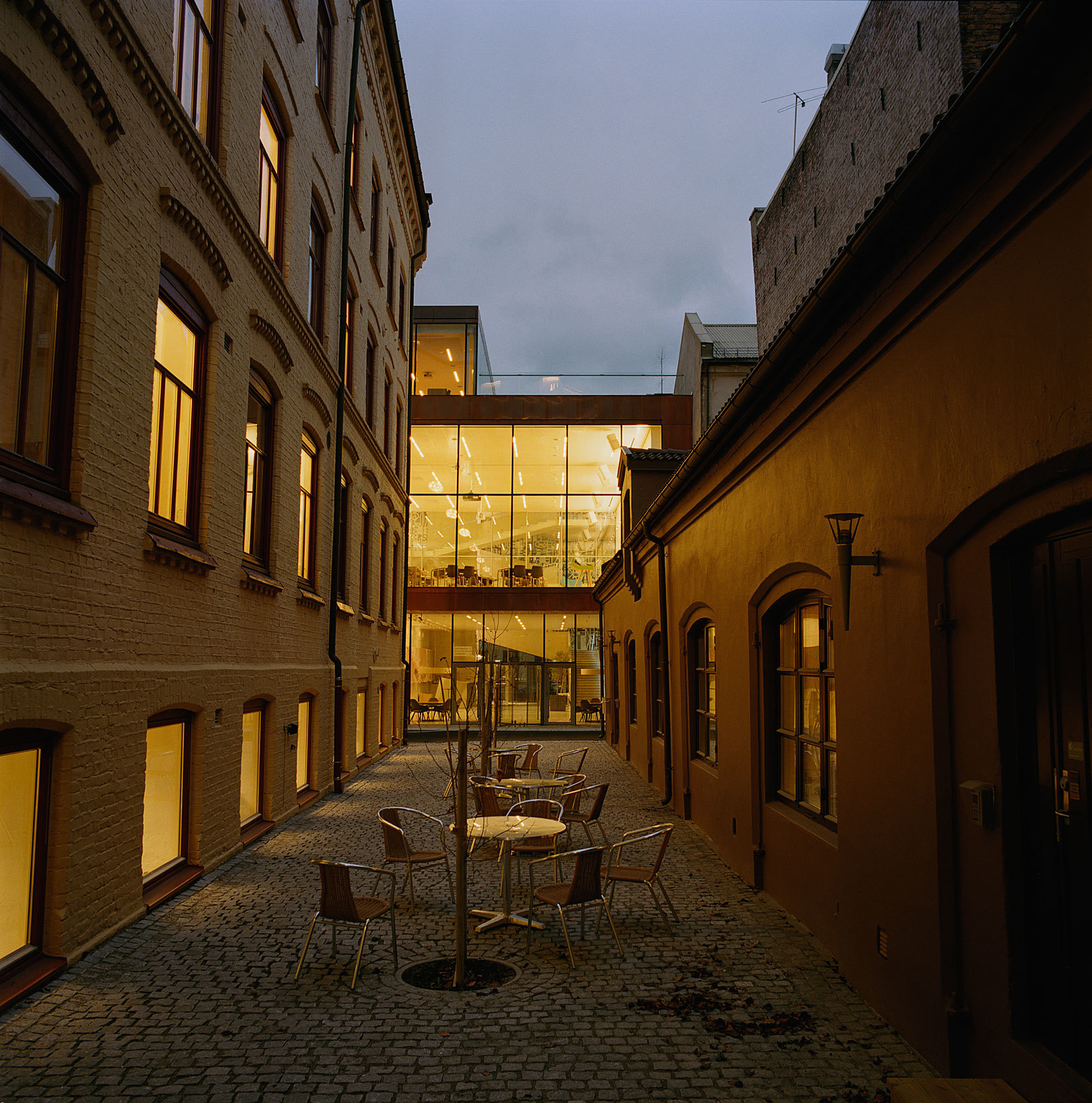

Fra bakgården som deles med Undervisningsforbundets eksisterende lokaler.
The rear yard is shared with the existing Union of Education headquarters.

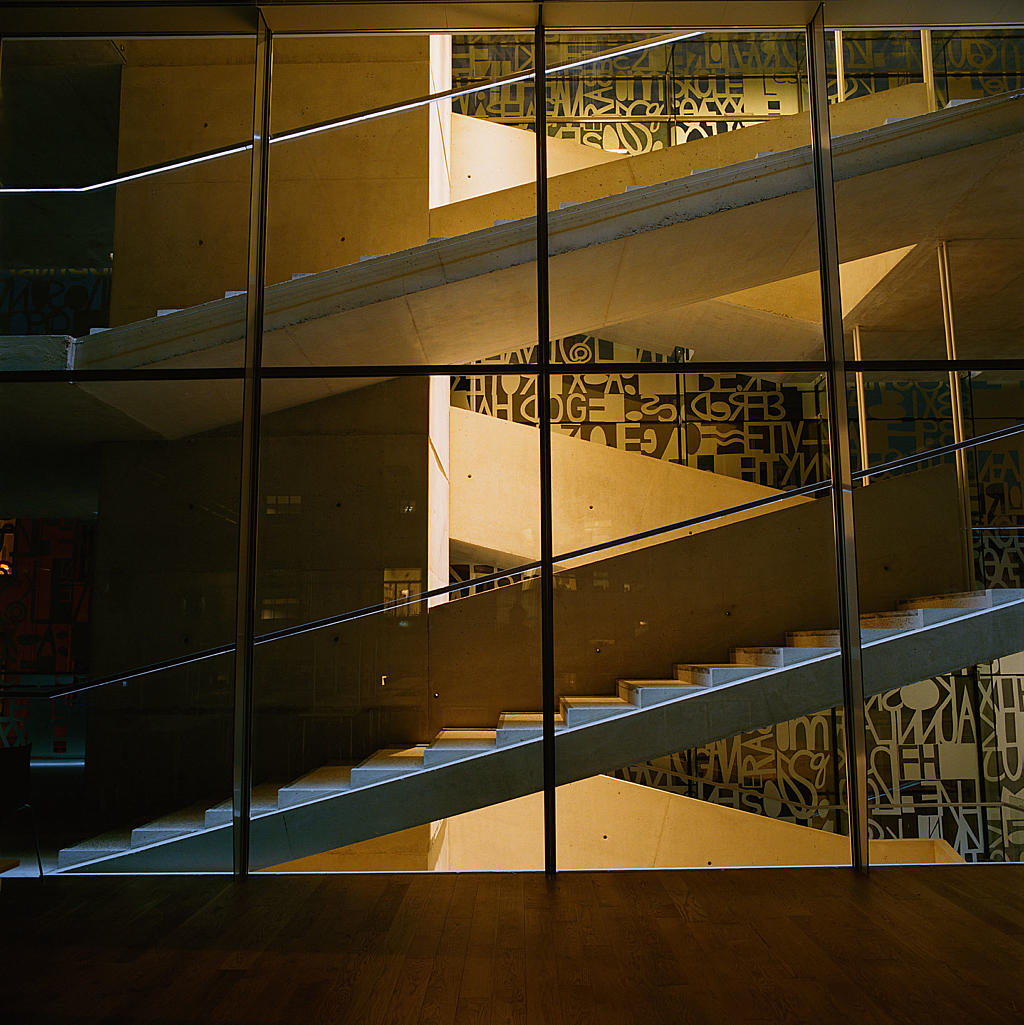

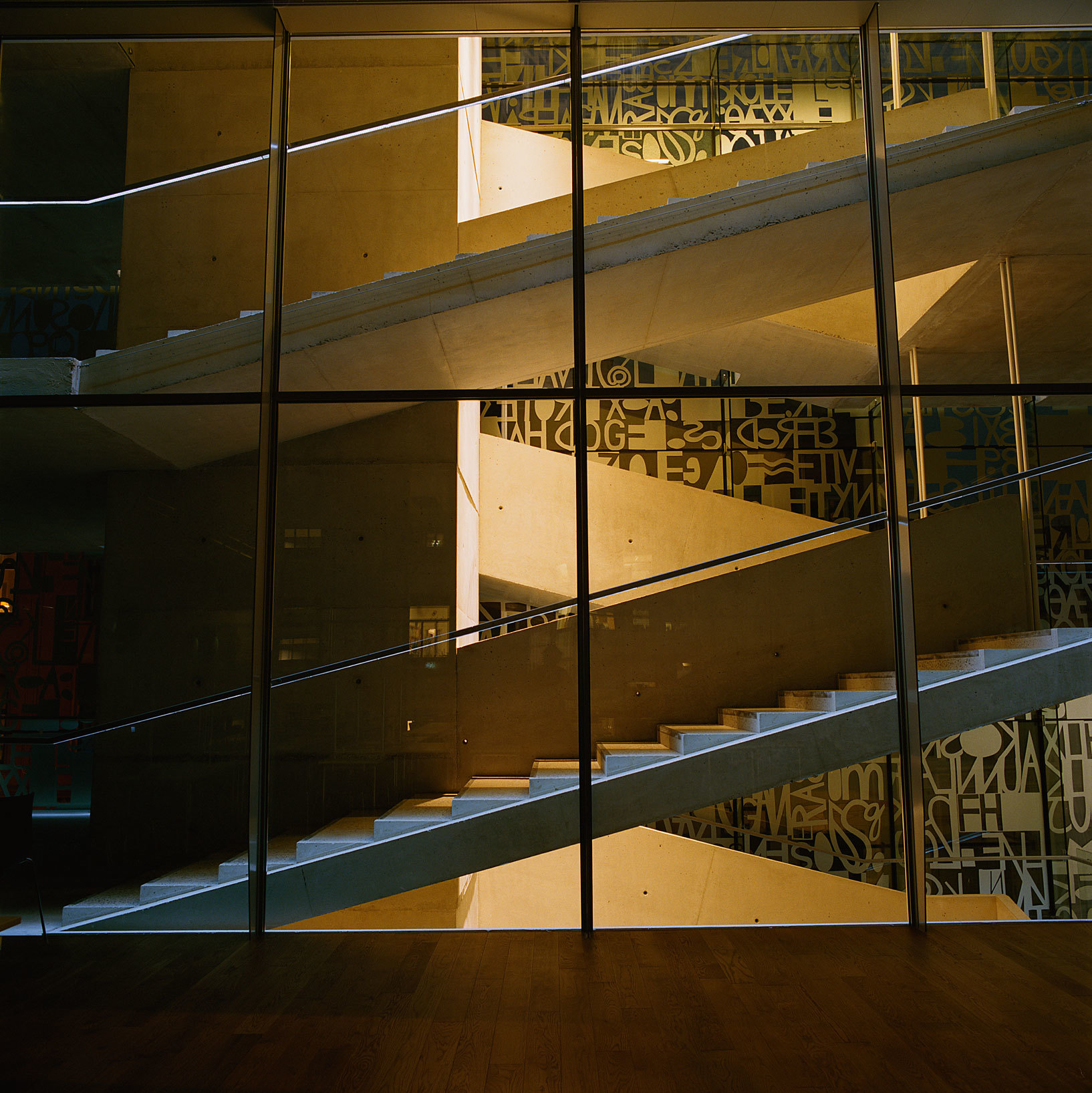

Den brede, slake trappen rundt konferansesalen er tenkt som pauseareal. LED-belysningen i håndløperen bruker svært lite energi.
The wide, shallow stair is part of the mingling area outside the conference hall.

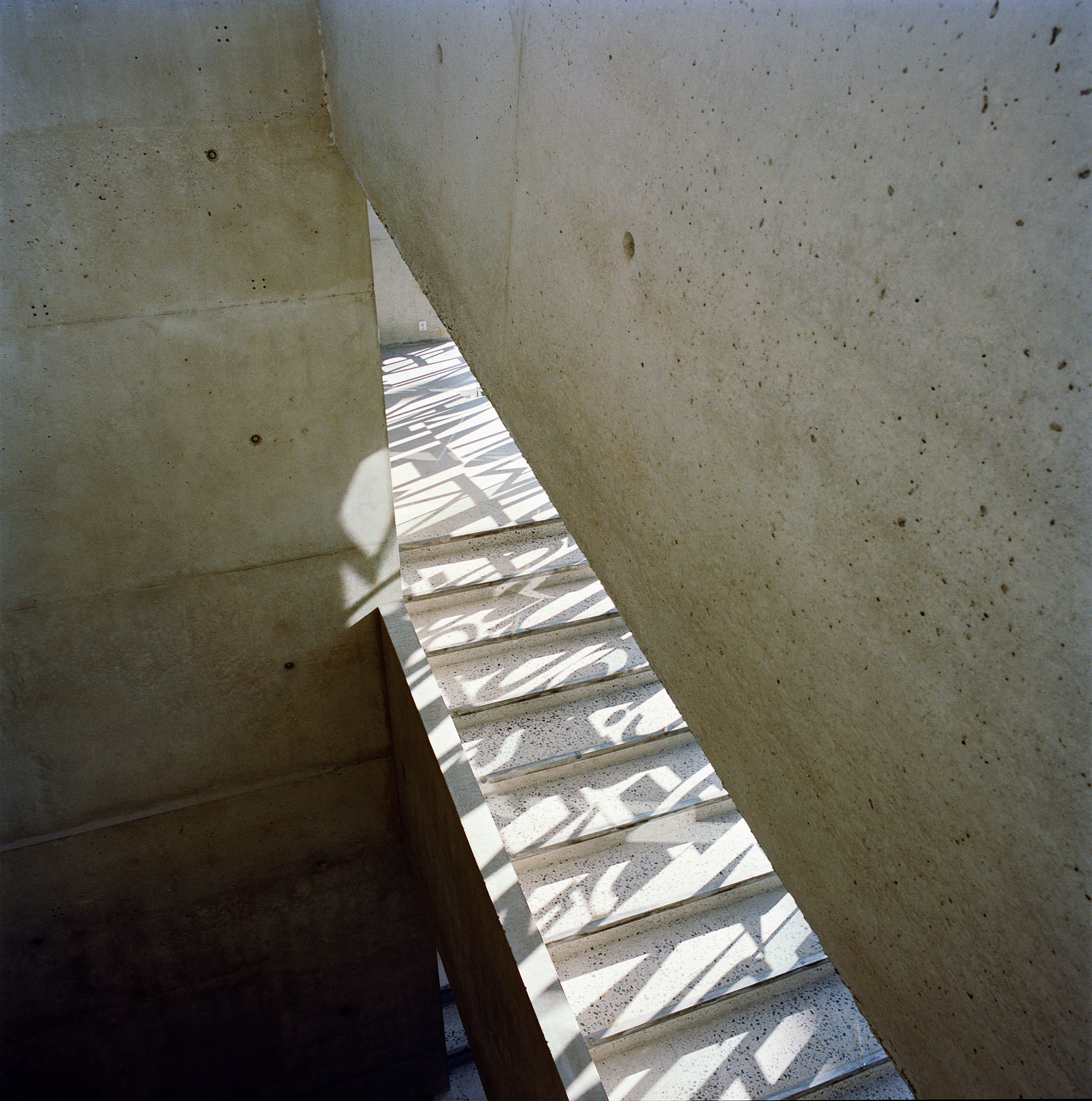

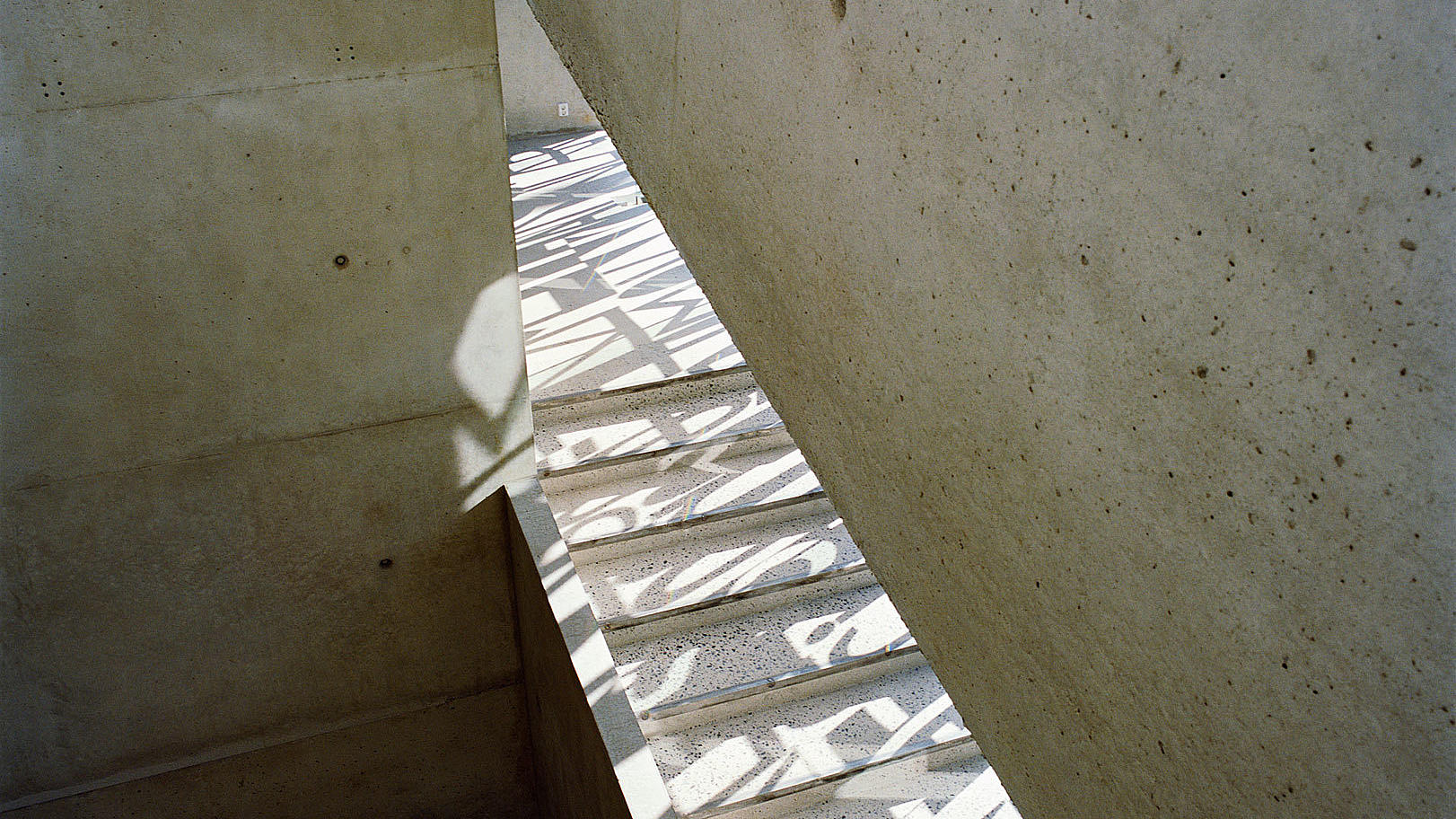

Hovedtrappen.
From the main stair.
Hovedtrappen, mot kafeen.
From the main stair, towards the café.
Situasjonsplan. Utdanningsforbundets lokaler.
Location plan. The union buildings.
Situasjonsplan. Tomten
Location plan. The site.
Situasjonsplan.Gjennomgang mellom gatene.
Location plan. Cross access.
Location plan. Cross access.
Lengdesnitt som viser fasaden, trappen, konferansesal og lobby.
Long section showing facade, staircase, conference hall and lobby.
1. etasje. 1. Inngang, 2. Resepsjon, 3. Lobby, 4. Gangvei til eksisterende lokaler, 5. Gjennomgang, 6. Lager,7. Eksisterende bygård.
Ground floor. 1. Entrance, 2. Reception, 3. Lobby, 4. Pedestrian access to existing building, 5. Vehicle access, 6. Store, 7. Existing building.
2. etasje. 6. Lager, 8. Konferansesal.
1st floor. 6. Store, 8. Conference hall.
3. etasje. 10. Kafé ,11. Terrasse, 12. Kjøkken.
2nd floor. 10. Café ,11. Terrace ,12. Kitchen.
Snitt med prinsippdiagram for energisystemer.
Section showing principles of energy system.
- Ferdigstilt: 2009
- Oppdragsgiver: Utdanningsforbundet
- Arkitekt: Element Arkitekter AS
- Medarbeidere: Cathrine Vigander, sivilark. MNAL; Vidar Knutsen, sivilark.; Hallvard Huse, sivilark. MNAL; Alexander Wærsten, sivilark.; Ines Almeida, sivilark. MNAL; Elisabeth Bjørge, interiørarkitekt
- Landskapsarkitekt: Trifolia Landskapsarkitekter DA
- Landskapsarkitekt medarbeidere: Øystein W. Finsrud, landskapsarkitekt MNLA
- Interiørarkitekt: Element Arkitekter AS
- Konsulenter: Dr. Techn. Kristoffer Apeland AS (RIB), Siv.ing. JP Dybdahl AS (RIV),NEAS Norsk Brannconsult (RIBR), Brekke og Strand (RIAKU), Norconsult AS (RIE),Multiconsult AS (RIG).
- Brutto areal: 1794 kvm
- Kostnader ekskl. mva: ca. 38M NOK (byggekosntad eksklusiv utomhus og energibrønner)
- Fotokreditering: arkitekten
- Miljøopplysninger
- Beregnet energiforbruk: under 80 kWh/kvm pr. år (klasse A, basert på måledata)
- Gjennomsnittlig U-verdi (W/kvmK): hovedglassfasade 1,3 (glass 1,1); øvrige glassfasader 1,6-1,9; yttervegg 0,21; tak 1,1-1,2; gulv mot grunn 0,16
- Energiløsning: Bygget henter energi til oppvarming fra ti energibrønner (150 til 200 meter dype) som er etablert i bakgården mellom eiendommene. Fra brønnene hentes det opp jordvarme via en varmepumpe. Med denne løsningen reduseres energikostnadene til oppvarming med ca. 60 % sammenlignet med ordinære løsninger. Om sommeren kjøles bygget med det kalde vannet som hentes fra energibrønnene. Det antas å gi en besparelse på ca. 90 % sammenlignet med ordinær kjøling. Oppvarmingen inne i bygget foregår hovedsakelig via gulvvarme, med noen få konvektorer nedfelt i gulvet under de største vindusflatene. Til oppvarming hentes det også solvarme gjennom glassfasadene. Solvarmen som akkumuleres i energibrønner i bakken bak bygget, kan hentes opp når det blir kjøligere igjen. Kjølingen foregår hovedsakelig ved at gulvvarmesystemet også brukes til kjøling. Aggregatet har behov for etterkjøling som hentes fra brønnvannet. Hovedfasaden mot gaten ligger mot sydvest og samler solvarme hele sommeren. Denne varmen trekker inn i varmesystemet i betongtrappen og i varmevekslere i toppen av trapperommet, og overføres til energibrønnene for bruk til neste vinter. Energisentralen i nybygget er knyttet sammen med nabobygget Hausmannsgate 17, og eksporterer varmeenergien som blir til til overs fra nybygget, over til nabobygget. Denne eksporten foregår vår og høst. På de kaldeste dagene får man noe av denne energien tilbake, i og med at man på slike dager trenger varmere vann til oppvarming. På samme måte er det etablert rør for samkjøring av gratis kjøling. Til spisslast benyttes det fjernvarme via nabobygget. Hovedenergikilde utover dette er elektrisitet, som benyttes til lys, kjøkken, pumper, ventilasjon og varmepumpe. Det foreligger planer om å ytterligere redusere energiforbruket ned mot ca. 50 kWh/kvm/år, ved å skifte ut varmepumpen med en mer effektiv modell.
- Ventilasjon: Bygget er utstyrt med behovsstyrt mekanisk balansert ventilasjon. I tillegg benyttes tilluft for å maksimere ventilasjonens virkningsgrad og for å redusere luftmengdene samt behovet for luftkjøling om sommeren. Ventileringen av bygget er etablert slik at man får nær 100 % ventilasjonsvirkningsgrad. Alle luftmengder behovsstyres.
- Materialbruk: Bruk av forseglede betongflater og oljet tregulv gir lite avgassing og forurensing i lokalene. Det samme gjelder for glass og paneler.
- Universell utforming: Åpne rom og heisens sentrale plassering gjør det lett å orientere seg i bygget. For å sikre tilgjengelighet for rullestolbrukere, er det etablert et heisstopp på gateplan og en rullestolheis i forbindelse med Utdanningsforbundets eksisterende lokaler.
Lærernes Hus ligger i Oslo sentrum med forbindelse gjennom kvartalet til Utdanningsforbundets hovedkontor i parallellgaten. Konferansesenteret fungerer således som en utvidelse av eksisterende funksjoner. Lærernes Hus er organisert over fire etasjer med lobby i 1. etasje, konferansesal i 2. etasje og kafé med takterrasse i 3. etasje. Garderobe, toaletter og teknisk rom er plassert i underetasjen. Bakbygningen i en eksisterende bevaringsverdig bygård rommer blant annet rømningstrapp, lager og kjøkken.
Energi
Ett hovedfokus i det nye konferansesenteret var å skape et energi- og miljøvennlig bygg. Resultatet ble et lavenergihus med et energiforbruk beregnet til 80 kwt/kvm/år. Et så godt resultat er mulig takket være en kombinasjon av materialvalget kombinert med en effektiv energiløsning: ti energibrønner, varmepumpe og innstøpte vannrør i dekker og hovedtrapp. Merkostnadene til energibrønner og varmepumpe har en inntjeningstid på tre til fem år. I og med at det også eksporteres termisk energi fra Lærernes Hus til Utdanningsforbundets eksisterende lokaler, skal det på sikt være mulig å bringe energiforbruket i den totale bygningsmassen ned ytterligere . I tillegg er det brukt LED-belysning som har lang levetid og lavt energiforbruk. Utsmykningen i hovedfasaden, som også fungerer som solavskjerming, bidrar til å forbedre energiregnskapet ytterligere.
Hovedgrep
Hovedgrepet forsøker å skape et samspill mellom en stor konferansesal og den integrerte kunsten i fasaden, som symboliserer Utdanningsforbundets viktige rolle innen utdanning og opplæring. Huset er tilpasset høyder og hovedlinjer i nabobyggene både mot gate og mot gårdsrom. Huset er gjennomlyst i hele tomtens dybde og i alle etasjer, og kafeen er tilbaketrukket for å sikre dagslys og åpenhet mot omkringliggende gårdsrom. En slak hovedtrapp starter i lobbyen og går på tvers av volumet parallelt med glassfasaden. Trinnene er lave og dype for å gi en langsom bevegelse. Det er plassert to drikkestasjoner på reposene for å invitere til bruk av trapprommet som en vertikal lobby.
Materialer og konstruksjoner
Hovedmaterialene er lys plasstøpt betong, kombinert med rene glassfasader mot konferansesal, gate og gårdsrom. Gatefasaden er båret av gjennomgående vertikale glassfinner. Faste innredninger som resepsjon, garderober, drikkestasjoner, kafédisk og talerstoler er spesialtegnet for Lærernes Hus.
Integrert kunst
Kunstneren Jorunn Sannes har vært samarbeidspartner for utsmykningen av hovedfasaden. I lobbyen har May Bente Aronsen designet et 17 meter langt kunstverk i tofarget filt. Kunstverket har en avgjørende akustisk funksjon og er en viktig del av uttrykket i lobbyen.
“Teachers’ House” conference centre for the Union of Education, Oslo
Architects: Element Arkitekter AS
The new conference facility is connected with the existing Union of Education headquarters across the block, and contains a lobby, a conference hall wrapped by a low-rise stair, and a rooftop café.
Energy use has been a main focus. The building is a low energy structure with a calculated consumption of 80 kWh/sq.m./year. This is achieved through a solution combining a heat pump, ten energy wells and in-floor water-borne heating/cooling. The building will also supply energy to the existing headquarters. LED lighting throughout, lowers energy requirements. The artwork on the main glazed façade doubles as a sun screen.
The main structure is in light in-situ concrete; the full-height glazed façade is supported by glass fins. Fixed furnishings such as reception, cloakrooms and lecterns are designed specially.
